Prüfen, dokumentieren, nachvollziehbar – Mess­technik für Formen & Modelle

Wir vermessen Formen, Werkzeuge, Modelleinrichtungen, Kernkästen und Vorrichtungen projektspezifisch und liefern eine saubere, nachvollziehbare Dokumentation. Je nach Aufgabe setzen wir geeignete Messmittel bis hin zum mobilen Messarm ein – bei uns im Haus oder, falls sinnvoll, vor Ort. So bleiben Wege kurz und Ergebnisse verbindlich.

Was wir typischerweise messen

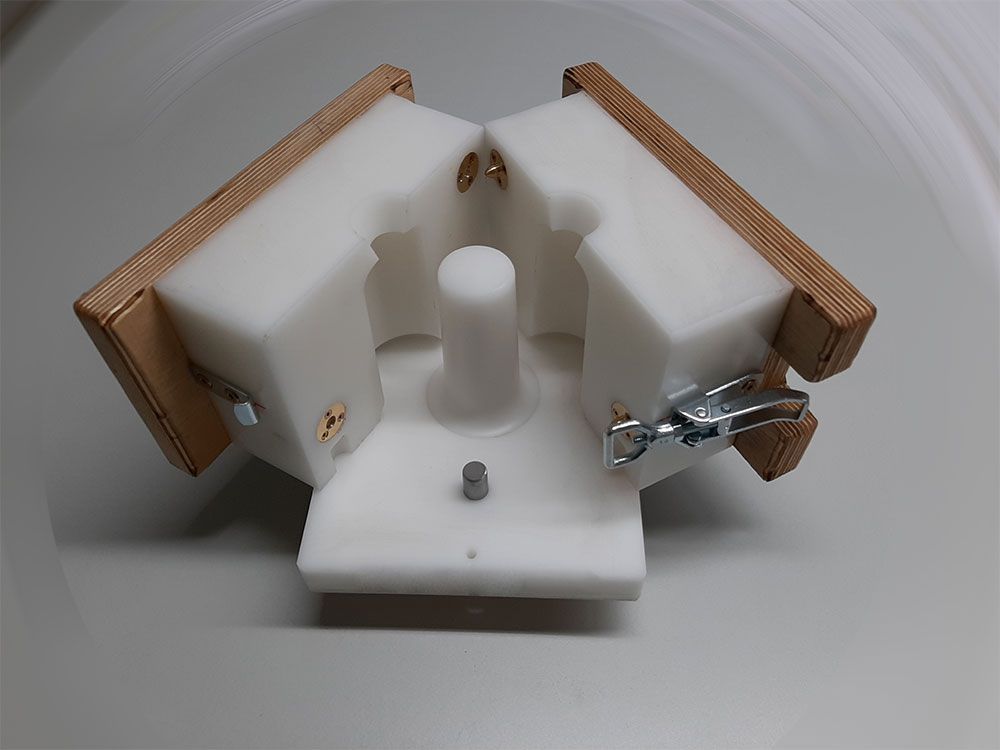

Weiße Kunststoffform mit Holzstützen, fest verschlossen, wahrscheinlich zum Gießen einer zylindrischen Form.

Werkzeuge & Formen

(z. B. Laminier-, Alu-, Schäumformen): Funktions- und Bezugsflächen, Trennungen, Radien.

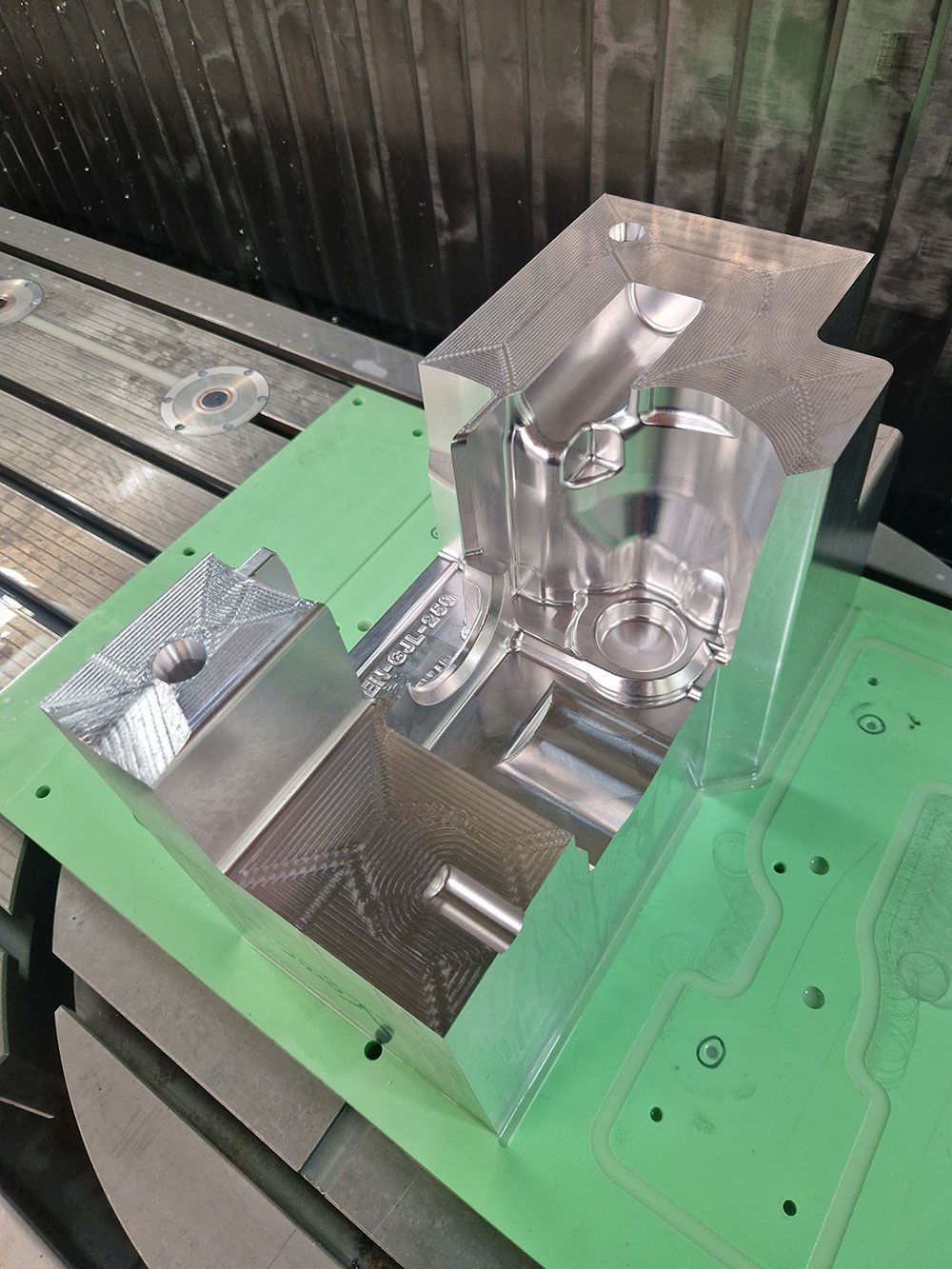

Ein bearbeitetes Aluminiumteil, das in einer CNC-Maschine auf einer grünen Spannplatte befestigt ist.

Gießereimodelle & Kernkästen

(Croning/Coldbox): Passungen, Aufnahmen, Formplatten-Anbindung.
Metallform mit aufwendigen Rillen und Mustern.

Tiefziehwerkzeuge & Kontureinsätze

Konturen, Entformungswinkel, Lage- und Formbezüge.

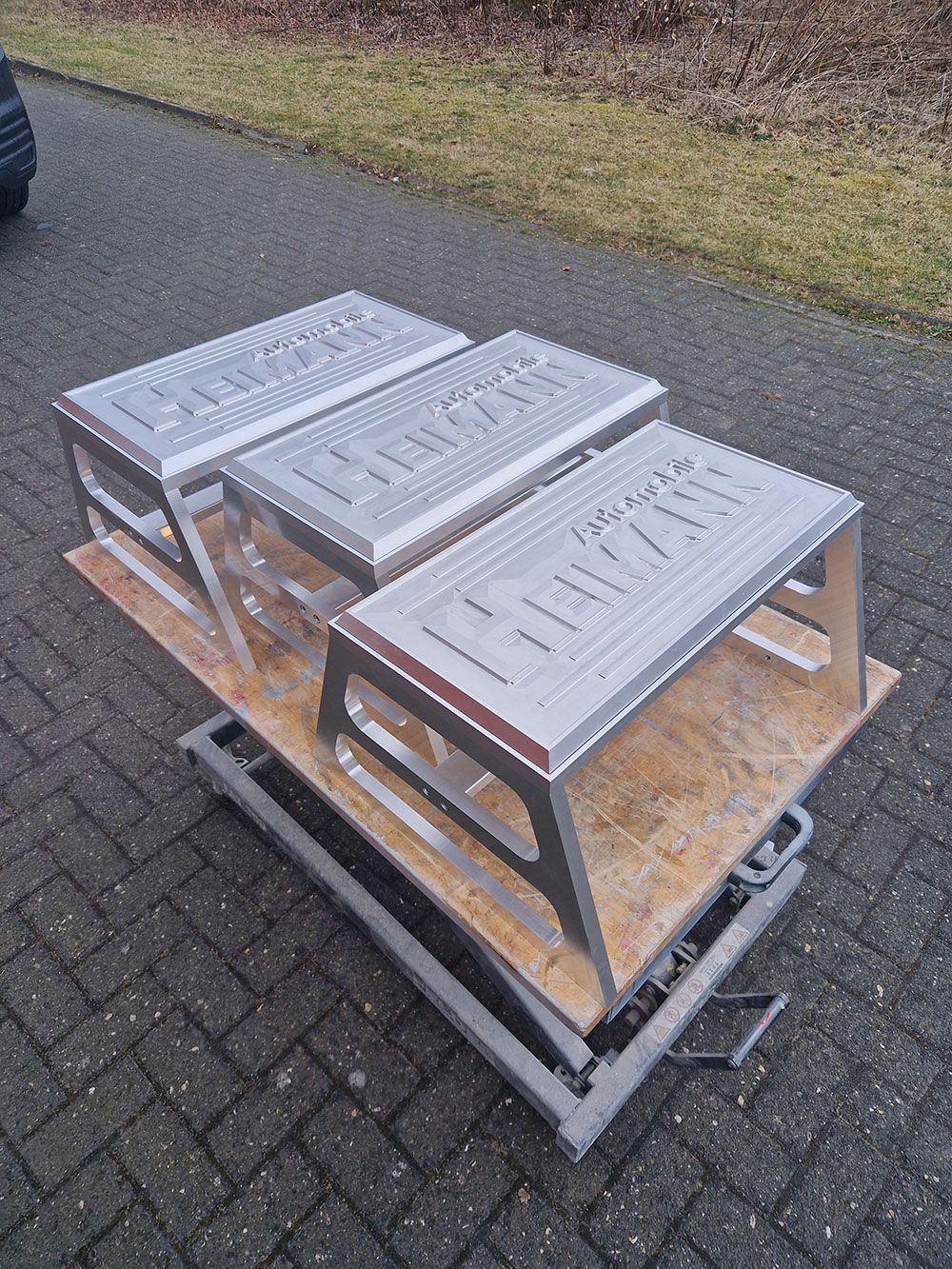

Drei metallene Tritthocker auf einer Holzplattform über einem grauen Metalllift, im Freien auf dem Gehweg.

Lieferumfang nach Bedarf: Messpunkte / -merkmale, Grafiken / Fotos, Messprotokoll als PDF. (Umfang / Toleranzen legen wir gemeinsam fest.)

Messwerkzeug / Messarm

Ablauf – von der Anfrage zum Messprotokoll

  1. Kick-off & Prüfumfang – Bauteil, Bezüge (RPS), Toleranzen, Termin.
  2. Datencheck – wir übernehmen Ihre CAD-/Zeichnungsdaten und bereiten sie auf (STEP, Parasolid, IGES; weitere Formate auf Anfrage).
  3. Messstrategie – Auswahl geeigneter Messmittel bis hin zum Messarm (bei Bedarf mobil).
  4. Durchführung & Prüfung – projektbezogen, mit Zwischenkontrollen wenn sinnvoll.
  5. Dokumentation – übersichtliches Messprotokoll und kurze Übergabehinweise.

Messwerkzeug / Messarm

Reverse Engineering & Datenarbeit

Fehlen CAD-Daten oder müssen Geometrien angepasst werden, unterstützen wir mit Datenaufbereitung/Reverse Engineering – damit die nachfolgende Fertigung reibungslos funktioniert und Änderungen sauber rückgeführt sind.

  • Welche Unterlagen brauchen Sie?

    Zeichnung und/oder 3D-Daten genügen; wir prüfen das im Kick-off. STEP, Parasolid, IGES sind üblich.

  • Bieten Sie Messprotokolle an?

    Ja – Umfang und Toleranzen definieren wir gemeinsam; Sie erhalten ein Protokoll als PDF.

  • Können Sie vor Ort messen?

    Ja, mit mobilem Messarm – sinnvoll bei großen/verbauten Bauteilen.
